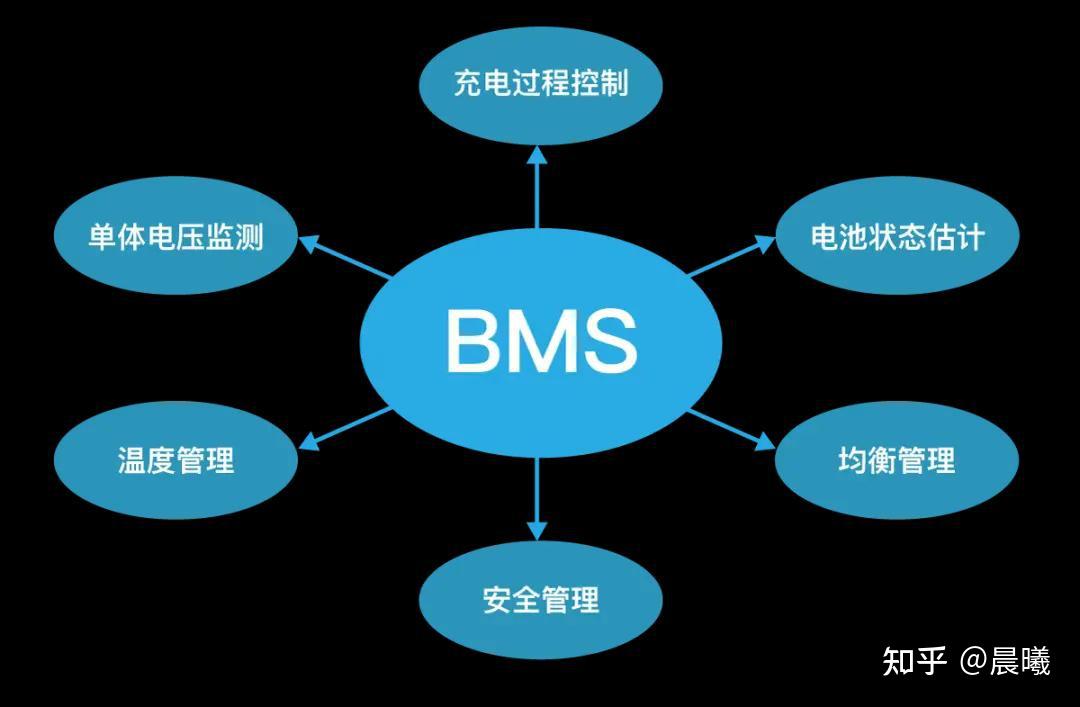

电池管理系统引言电池管理系统(BatteryManagementSystem,BMS)是用来对蓄电池组进行安全监控及有效管理,提高蓄电池使用效率的装置。对于电动车辆而言,通过该系统对电池组充放电的有效控制,可以达到增加续驶里程,延长使用寿命,降低运行成本的目的,并保证动力电池组应用的安全性和可靠性。动力电池管理系统已经成为电动汽车不可缺少的核心部件之一。本章将重点介绍动力电池管理系统的构成、功能和工作原理。、电流、、电安全管理、均衡管理、热管理等的实现方法电池管理系统的功能数据采集、电池状态计算、能量管理、安全管理、热管理、均衡控制、通信功能和人机接口理论课堂单体电压采集方法(1)继电器阵列法组成:端电压传感器、继电器阵列、A/D转换芯片、光耦、多路模拟开关应用特点:所需要测量的电池单体电压较高而且对精度要求也高的场合使用单体电压采集方法(2)恒流源法组成:运放和场效应管组合构成减法运算恒流源电路应用特点:结构较简单,共模抑制能力强,采集精度高,具有很好的实用性。单体电压采集方法(3)隔离运放采集法组成:隔离运算放大器、多路选择器等应用特点:系统采集精度高,可靠性强,但成本较高单体电压采集方法(4)压/频转换电路采集法组成:压/频转换器、选择电路和运算放大电路应用特点:压控振荡器中含有电容器,而电容器的相对误差一般都比较大,而且电容越大相对误差也越大大家学习辛苦了,还是要坚持继续保持安静单体电压采集方法(5)线性光耦合放大电路采集法应用特点:线性光耦合放大电路不仅具有很强的隔离能力和抗干扰能力,还使模拟信号在传输过程中保持较好线性度,电路相对较复杂,精度影响因素较多基于线的电池单体电压采集电路原理图
